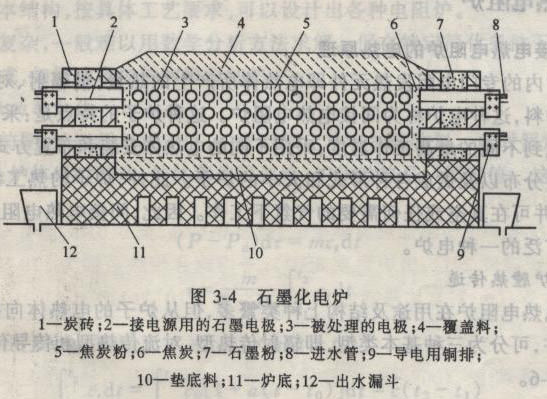

我们所看到的直接加热电阻炉的炉例——石墨化电炉。这种炉子用来把焦炭压制成的电极坯在高温下焙烧成石墨化电极。图中2是炉子接电源的电极．3是被处理的电极，6是填充的焦炭，用来作为电极坯料之闻的电阻材料，4和lO是用焦炭粒、砂子等混合成的保温层。工作时电流直接通过被处理的电扳。在长达数十小时**终达到2600～3000'C高温加热过程中。被处理电极中的碳原子重新排列而形成石墨结构的晶体．即所谓石墨化。大型炉子炉膛长21m。宽高各3m，容量100t；输入功率16000kW，并配备低压大电流变压器和整流器供直流电。次缓电压可调，40～200V．吨料工序电耗约为4000kW·h。
