电弧炉的生产效能受生产工艺和炉子热工两方面条件的影响。炉子热工条件可分为设备条件和操作条件。合理供电制度的要点是合理规定熔炼各期的工作电压和电流。

　　在拟定供电制度时，通常首先考虑台理工作电压。根据熔炼工艺和炉子热工两方面的要求和限制来确定合理工作电压。工作电压是电弧电压和短网压降的综舍．前者为主。电弧电压参考式(4_5)确定，通常是大炉子和熔炼期要求弧压较高。短网压降是其电阻压降和电感压降的综合．前者尽量小，而后者要适当，使之满足稳定电弧的要求。合理的短网压降的标志之一是电效率趋近0 95；合理∞电感压降是功率因数在0 8左右。通常，大炉子和精炼期易发生功率因数过低的现象。

　　工作电压一定后拟定合理工作电流．在满足工艺要求的前提下，主要依据是**电弧功率电流jⅢ2和**电热效率电流Jm4，要两者兼顾。观察电热特性曲线(图4—16)，在，州～Im2范围内，电热炉功率变化较大而电热效率变化较小。显然．应该根据工艺要求，在此范围内选定工作电流。通常，熔炼期耗电多．工作电流应趋近；而精炼期要求弧温高但耗电较少，可以适当大于，趋近Im2。

　　功率转移与三相功率不平衡

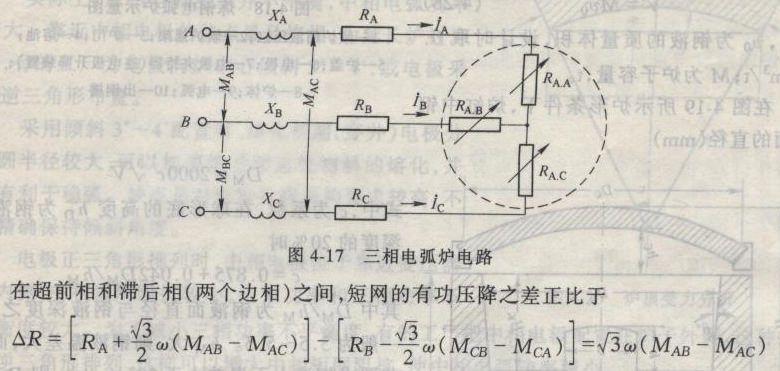

　　三相电弧炉不同程度地存在两个边相问功率转移和三相电弧功率不平衡，它的原理巳在2 5 4节中介绍，这里结合电弧炉的条件，做一补充说明。图4’17为三相电弧炉的主电路。若以中间B相为参考相，则边相A为超前相，边相C为滞后相。已经证明，如果边相导体对称的共平面型短网和电扳正三角形布置的电炉组台，则短网的三相阻抗不等，^相**，C相次之．B相**小。由于三相电源电压是相等的，因此三相短网压降不等。为使三相电流相等，必须调整弧长，使电弧电阻不等，结果中相电弧功率PAB**，滞后相P^c次之，超前相P^^**小。这就是三相(电弧)功率不平衡现象。

　　它引起由A相转移到C相的有功功率。可以认为，这两相导体相当于一个“变压器”，由电磁耦合传输电能。这是诱发三相电弧功率不平衡的一个原因。

　　 共平面型短阿的电路产生三个电弧功率不平衡的根本原因，是这种短网的三个导体之间互感彼此不等。三相电弧功率不平衡可导致三相熔炼不均衡，而且使中相侧炉衬寿命缩短。因此，需改进短网的导体配置方式，尽量减少三相电弧功率不平衡。由于配置上的限制，而且软联至电极间的导体频繁活动，尚无法使三相电弧功率完全平衡。
