下面就是说明电褪夹特嚣和电极升降装置的工作原理:
电弧炉在炼钢过程中要经常调整电弧的长度,因此用夹持器夹持电扳,活动在一个电极升降装置上。在电炉工作过程中,电极的升降受电极自动调节装置的调节控制。

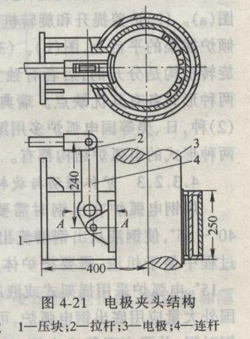

电极夹持器如图4.2l所示,由夹持器水箱、压块、拉杆、连杆和铜瓦组成。为了防止电极和铜瓦圆弧面接触不良,使铜瓦的接触点出现强烈的炽热点,烧穿夹持器水箱,现在许多工厂将铜瓦改为齿形铜瓦代替弧形瓦。冷却水箱一般是铸钢件,是闭合回路。产生涡流损失和磁滞损失。为了减少这两个损失,将冷却水箱中间断开,用不锈钢焊接或用耐热瓷桂紧固。

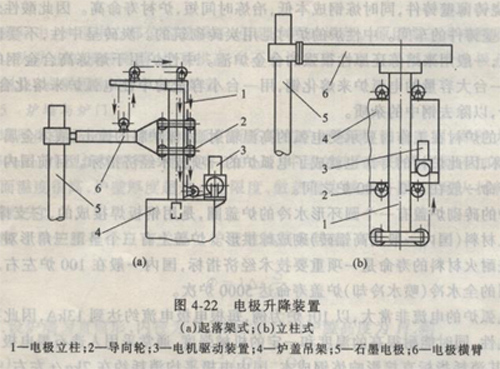

电极升降装置主要有起落架式和立柱式两种,如图4 22 所示。起落架式结构简单.但因形成闭合回路,电磁感应损失比较大,所以只适用于小型电炉。较大型电炉一般都采用立柱式结构,用钢丝绳传动,或用齿条和齿轮传动。较小的电弧炉用电机驱动.大型电弧炉多用液压驱动。
炉盖提升与旋转机构
大多数电炉都从炉顶装料。从炉顶装料时,要先把炉盖连同电极提升起来,把加热炉的炉体或炉盖移开,使炉膛完全暴露出来,然后利用车间吊车把料从炉顶装到炉膛里面去。按照装料时炉体和炉盖位置变动情况不同,这种装料方式又有炉体推出式,炉盖移开式和炉盖旋转式三种。炉盖旋转式结构具有机构紧凑、占地面积小、动作迅速等优点,所以用得**多。装料时,炉盖在提升到一定高度后向出钢槽一侧或另一侧旋转70’~80。。图4.23所示是炉盖旋开
式炼钢电弧炉的装料情况。
如图4—24,炉盖旋开式电炉又可分成:(1)炉盖提升和旋转机构固定在炉壳上.适用于容量很小的炉子.图(a)。(2)炉盖提升和旋转机构同炉体一起安装在倾炉摇架的平台上,图(b)。(3)炉体同炉盖提升和旋转机构是分开的,后者有独立的基础,图(c)。后两种形式各有其优缺点。瑞典、前苏联等国多用第(2)种,日、美等国电弧炉多用第(3)种。我国目前这两种形式的电弧炉结构都有。
